Descrizione dei Componenti Principali
Le macchine CNC (Controllo Numerico Computerizzato) sono strumenti complessi e sofisticati che utilizzano un controllo computerizzato per eseguire operazioni di lavorazione con alta precisione. Per comprendere come funzionano, è importante conoscere i componenti principali che le costituiscono.
Mandrino
Il mandrino è uno dei componenti più cruciali di una macchina CNC. Si tratta di una parte rotante che tiene e fa girare l’utensile di taglio. La velocità e la precisione del mandrino sono fondamentali per la qualità della lavorazione. I mandrini possono essere alimentati da motori elettrici o pneumatici e sono progettati per mantenere gli utensili in posizione durante le operazioni ad alta velocità.

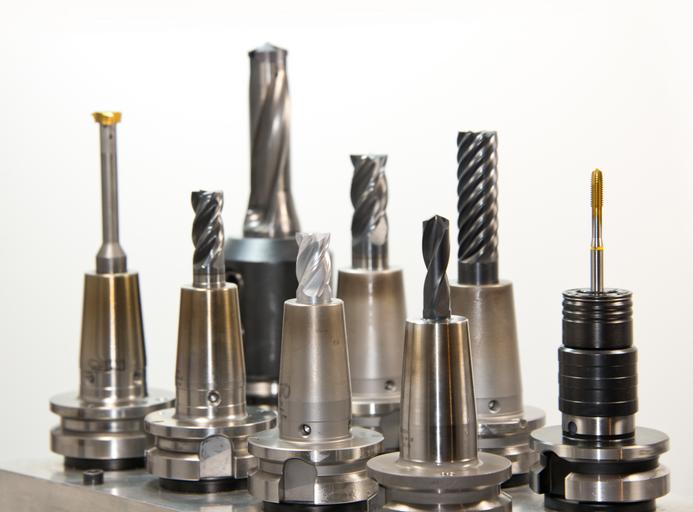

Utensili di Taglio
Gli utensili di taglio sono gli strumenti effettivi che eseguono il taglio, la foratura, la fresatura o altre operazioni di lavorazione sul materiale. Questi utensili possono variare notevolmente in termini di forma, dimensione e materiale, a seconda dell’applicazione specifica. Gli utensili di alta qualità sono essenziali per ottenere finiture precise e ridurre l’usura delle macchine.
Asse
Le macchine CNC possono avere da due a cinque assi, che determinano i movimenti possibili dell’utensile di taglio. Un’asse rappresenta una direzione di movimento. Le macchine a tre assi muovono l’utensile lungo gli assi X, Y e Z (orizzontale, verticale e profondità). Le macchine a cinque assi aggiungono movimenti rotatori, permettendo lavorazioni ancora più complesse.
Tavola di Lavoro
La tavola di lavoro è la superficie su cui è fissato il materiale da lavorare. Può essere statica o mobile, e spesso è dotata di morsetti o altre attrezzature di fissaggio per mantenere il pezzo fermo durante la lavorazione. La stabilità e la precisione della tavola di lavoro sono essenziali per garantire risultati accurati.
Controller
Il controller è il cervello della macchina CNC. Questo componente interpreta i comandi del software di programmazione e li traduce in movimenti precisi degli utensili e della tavola di lavoro. I controller moderni sono estremamente avanzati e possono gestire operazioni complesse e fornire feedback in tempo reale.
Sensori
I sensori svolgono un ruolo critico nel monitoraggio delle operazioni di lavorazione. Possono rilevare la posizione degli utensili, la velocità del mandrino, la temperatura e altre variabili importanti. I dati raccolti dai sensori vengono utilizzati dal controller per effettuare regolazioni immediate, migliorando la precisione e prevenendo errori.
Processo di Programmazione e Operazione
Progettazione CAD
Il processo di lavorazione CNC inizia con la progettazione del pezzo desiderato utilizzando un software CAD (Computer-Aided Design). Questo software permette agli ingegneri e ai designer di creare modelli dettagliati in 3D del pezzo da lavorare. La progettazione CAD è fondamentale perché ogni dettaglio del modello verrà seguito fedelmente dalla macchina CNC durante la lavorazione.
Programmazione CAM
Una volta completato il modello CAD, il file viene importato in un software CAM (Computer-Aided Manufacturing). Il software CAM traduce il modello 3D in un insieme di istruzioni che la macchina CNC può seguire. Queste istruzioni, scritte in codice G, specificano i movimenti dell’utensile, la velocità del mandrino, le profondità di taglio e altre variabili operative.
Caricamento del Programma
Dopo aver creato il programma CNC con il software CAM, il file viene caricato nel controller della macchina CNC. Il controller legge le istruzioni del codice G e prepara la macchina per l’esecuzione del lavoro.
Configurazione della Macchina
Prima di avviare la lavorazione, l’operatore deve configurare la macchina. Questo include il montaggio degli utensili di taglio appropriati, il fissaggio del materiale sulla tavola di lavoro e l’impostazione dei parametri di lavorazione come la velocità del mandrino e la velocità di avanzamento.
Esecuzione della Lavorazione
Con la macchina configurata e il programma caricato, l’operatore avvia la lavorazione. Il controller guida i movimenti dell’utensile e della tavola di lavoro secondo le istruzioni del codice G. Durante l’operazione, i sensori monitorano costantemente vari parametri per assicurare che tutto proceda come previsto.
Monitoraggio e Regolazioni

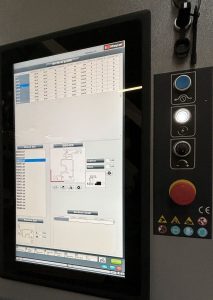

Durante la lavorazione, l’operatore può monitorare il processo tramite un’interfaccia utente sul controller. Se necessario, possono essere effettuate regolazioni in tempo reale per correggere eventuali problemi o ottimizzare la qualità del pezzo finito.
Controllo di Qualità
Una volta completata la lavorazione, il pezzo viene rimosso dalla macchina e sottoposto a un controllo di qualità. Questo può includere misurazioni dimensionali, controlli visivi e test funzionali per assicurare che il pezzo soddisfi tutte le specifiche del progetto.
Conclusione
Le macchine CNC sono strumenti straordinariamente avanzati che combinano tecnologia di precisione con software sofisticati per produrre pezzi complessi con alta qualità. Comprendere i componenti principali e il processo di programmazione e operazione di queste macchine è essenziale per sfruttarne appieno le capacità. Dalla progettazione CAD alla programmazione CAM, fino all’esecuzione e al controllo di qualità, ogni fase del processo è progettata per garantire risultati eccellenti e una produzione efficiente.
